非金屬膨脹節按照外形來分可分為圓形的和矩形的,具體選用哪種根據實際工況連接的尺寸來選擇,下面對關于圓形非金屬膨脹節的設計要求簡單介紹一下,希望可以幫助到大家。
1、尺寸要求,也是公稱直徑,這個需要根據管道的尺寸,若是異徑的,也可定制特殊型號,可提供圖紙。
2、壓力要求:非金屬補償器是不承壓的,尤其是在煙風道用的,一般承壓在20千帕作用。
3、溫度要求: 非金屬補償器的溫度在350度左右。
4、連接方式:有焊接和法蘭連接。
5、安裝長度或者補償量:安裝長度多數在更換產品,這個需要測量實際長度,有補償量要求,則需要滿足補償量需求。
非金屬膨脹節蒙皮法蘭型式分為兩種:1、立面法蘭型式:蒙皮面與法蘭面在同一平面上,此種型式安裝蒙皮時較方便、快捷。2、翻遍法蘭型式:蒙皮面與法蘭面不在同一平面,安裝蒙皮時需將蒙皮翻遍安裝,方形尺寸的膨脹節蒙皮還需做角??蚣芘c管道的連接方式有接管連接和法蘭連接兩種。接管連接即采用直插焊接,非金屬膨脹節連接后,應松下非金屬膨脹節內側螺母,拉桿不得拆除,另外非金屬織物蒙皮要留有拉伸余量,余量應符合要求,防止非金屬膨脹節受到外力拉伸,造成損壞。需要焊接的非金屬膨脹節在安裝過程中,不予許焊渣飛濺到非金屬織物蒙皮部位表面,防止非金屬膨脹節伸縮部位受到損傷。

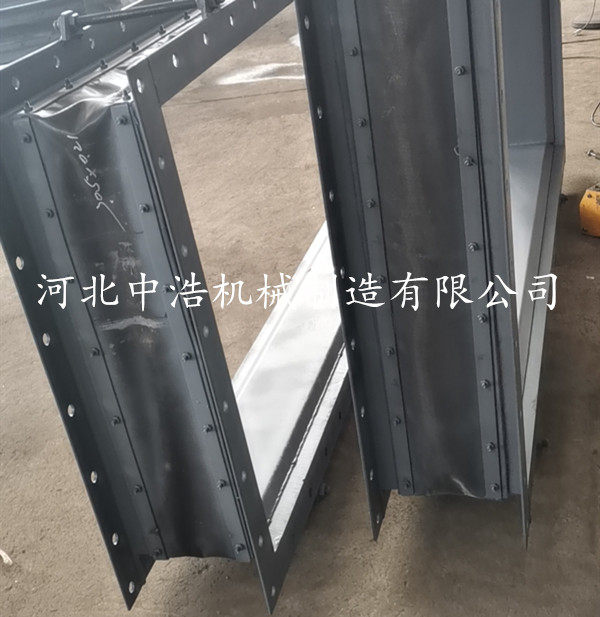

翻邊
非金屬膨脹節蒙皮是目前在非金屬補償器上使用的一種產品,主要適用于密封要求嚴格的管道中,具有耐溫范圍寬、耐高壓、_性、阻燃好、柔韌好等優點,我們中浩公司的蒙皮價格會根據您的溫度而給您選擇合適的材質,因為材質的不同,價格也會出現不同的現象,一般情況下,我們廠家制作的蒙皮是由:鋼絲網、硅膠布、四氟布、玻璃纖維布、硅酸鋁針刺毯、玻璃纖維布這六種材質所制造出的。
非金屬蒙皮是非金屬膨脹節的軟連接部分,可以直接和法蘭連接組成非金屬膨脹節;具有一般非金屬膨脹節的補償能力,且密封性優于其他類型的非金屬膨脹節,常用于密封要求嚴格的管道中。翻邊非金屬膨脹節蒙皮安裝方便,也可以節約運輸成本。
非金屬蒙皮的按照材質及使用場合可分為2種。一種是硅膠布蒙皮,另一種是氟膠布蒙皮。硅膠布蒙皮常用于耐溫性和腐蝕性較低的風道非金屬膨脹節中,添加保溫層可利用在≤600℃的環境下。氟膠布蒙皮用在溫度和環境更為惡劣的條件中,非金屬膨脹節耐溫性≤1200℃。
