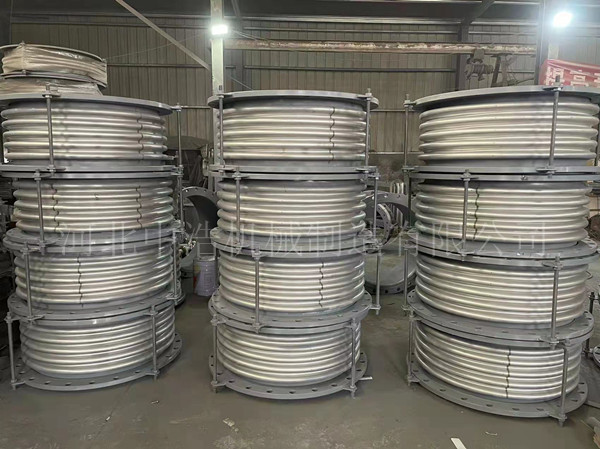

熱力管道內壓式波紋補償器在應用時要考慮內壓推力和波紋管的彈性力,內壓作用在波紋管壁上的力稱為波紋補償器的內壓推力,可沿波紋管壁傳至固定支架上可按Fn=PA計算,式中Fn為波節環面上的內壓推力(N),P為管道的設計壓力(MPa),A為波紋環節的有效面積(mm2)。



　　內壓式波紋補償器波紋管材料厚度一般很薄，端部直邊段（一般長度為40~50mm）外部都應設置加強套環。內壓式波紋補償器的設計為一整體部件，波紋管兩端都帶有短接，用來連接波紋管和主筒體，同時短接上也安裝有膨脹節其他附件，如鉸鏈板、拉桿連接板等。因此短接可用作加強套環。波紋管直邊段的軸向薄膜應力和段節的應力薄膜的計算和校核，應按GB/T12777-2008規定進行。應這部分應力計算涉及主管道的選材，應注意一下幾個問題：

　　1）熱壁管短節的材料可同主管道的材料；

　　2）冷壁管短節出溫度較高，短節的材料性能要高于主管道的材料；

　　3）考慮到短節還要承受如鉸鏈板、拉桿連接板等受力構件傳來的力和彎矩，這部分筒壁要加厚，可以說是應力計算要有相當?shù)挠嗔俊?/div>
