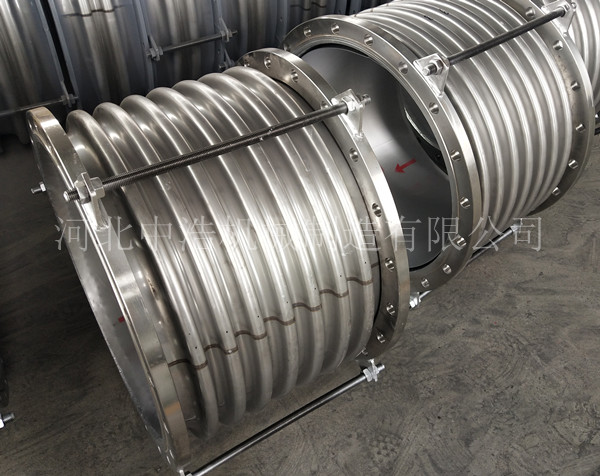

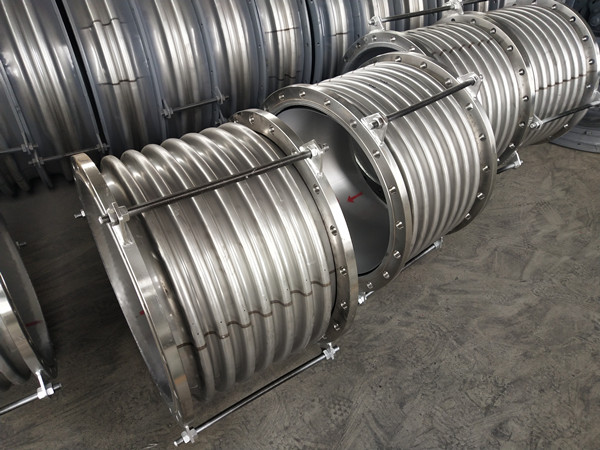

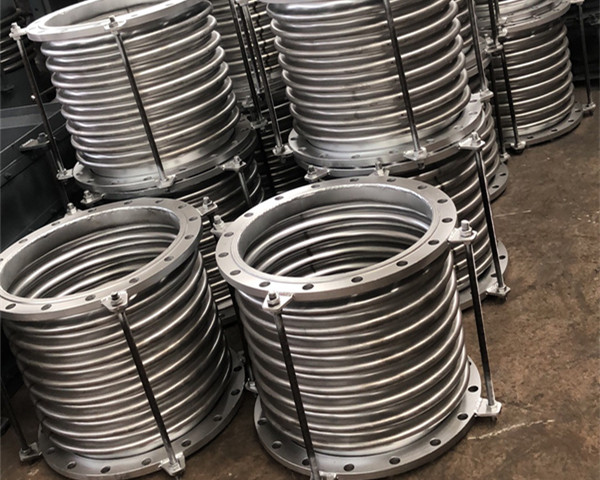

TNY軸向型內壓式波紋補償器由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭聯接。補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。該類補償器結構簡單，價格低，因而優先選用。TNY軸向型內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它來補償角位移



    安裝使用注意事項：現場安裝完后，要拆除拉桿。

    TNY軸向型內壓式波紋補償器參數：

軸向內壓波紋補償器：本廠生產膨脹節DN32-DN8000,

壓力級別：0.1MPa-2.5MPa。

連接方式：1、法蘭連接式2、接管連接式

軸向內壓波紋補償器軸向補償量：18mm-400mm。

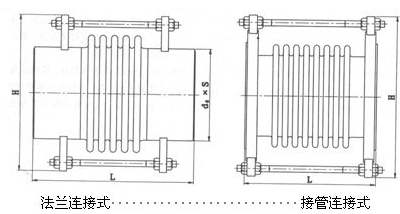

結構簡圖：







    產品代號：
